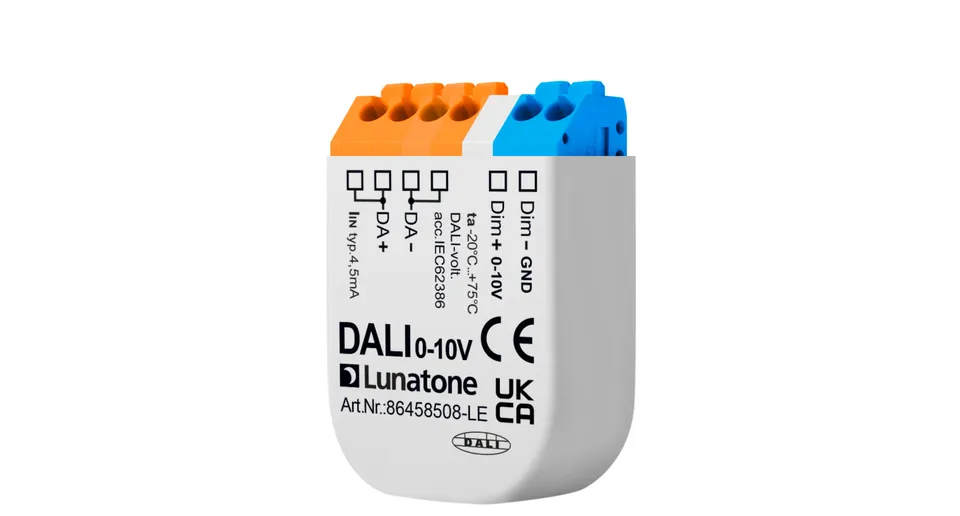

Das Lunatone DALI 0-10V LE Interface bindet Leuchten mit 1-10V Steuereingang in ein DALI System ein. Dieser DALI Konverter setzt DALI Befehle in ein galvanisch getrenntes 0-10V oder 1-10V Signal um. Als Aktor und Dimmer steuert er analoge EVG und Treiber mit linearer oder logarithmischer Dimmkurve nach DT5.
Auf Lager
-
1
+
Erhalte es in 3–5 Werktagen.
15 Personen sehen sich diesen Artikel gerade an.Heute wurden 21 Stück verkauft.Nur noch 10 Stück auf Lager.
Das Lunatone Interface empfängt DALI Telegramme vom Bus und gibt daraus eine analoge 0-10V Steuerung aus. Damit lassen sich Betriebsgeräte mit galvanisch getrenntem 1-10V Steuereingang weiterverwenden und über DALI dimmen und schalten. Die Ansteuerung erfolgt adressiert als einzelner DALI Aktor im System.
Der Ausgang lässt sich auf 0-10V oder 1-10V Bereich einstellen. Gerade im Bestand ersetzt der Wandler einen kompletten Leuchtentausch und verbindet alte analoge Dimmer Technik mit moderner Lichtsteuerung.
DALI Konverter DT5 mit Dimmkurve
Der Konverter arbeitet nach DALI Device Type 5 für analoge Ausgänge nach IEC 62386-206. Zwischen linearer und logarithmischer Dimmkurve kann passend zu Leuchtmittel und EVG gewählt werden. So bleibt der Dimmverlauf über DALI gleichmäßig vom Einschalten bis zur Mindesthelligkeit.
Konfiguriert wird das Modul über DALI Cockpit mit Lunatone Schnittstelle. Der 0-10V Regler eignet sich für Büro, Halle und Flur mit vorhandenen 1-10V Leuchten.
Anwendung als DALI Dimmer für Analog Treiber
Als DALI Dimmer übersetzt das Gerät Schalten, Dimmen und Szenen in die analoge Steuerspannung. Der 1-10V Dimmer Ausgang ist für den Steuereingang des Treibers vorgesehen, die Last schaltet das EVG selbst. Die Versorgung bezieht das Interface direkt aus dem DALI Bus.
Merkmale
Wandelt DALI in galvanisch getrenntes 0-10V / 1-10V Signal
Für EVG mit 1-10V Steuereingang
DALI Device Type 5 nach IEC 62386-206
Lineare oder logarithmische Dimmkurve wählbar
Konfiguration über DALI Cockpit
Linie: Actuators: DALI | 0-10V | PWM
Modell: DALI 0-10V LE
Ausgang: 0-10V / 1-10V galvanisch getrennt
Eingang: DALI
Standard: DALI DT5 IEC 62386-206
Variante: 0-10V / 1-10V Ausgang
Dimmkurve: linear / logarithmisch
Produkttyp: Konverter
Verwendung: 1-10V EVG Steuerung
Weitere Bezeichnung: Interface, Dimmer, Aktor
Verkäufer: Lichtpunkt
Häufig gestellte Fragen
Kann ich damit 230V Leuchten direkt dimmen?
Nein, der Ausgang liefert nur die 0-10V Steuerspannung für den Steuereingang eines dimmbaren EVG.
